ड्रोन सिग्नल जैमर में सर्कुलेटर्स के मुख्य कार्य क्या हैं?

सर्कुलेटर्स ड्रोन सिग्नल जैमर में महत्वपूर्ण भूमिका निभाते हैं, जो कुशल सिग्नल ट्रांसमिशन, अलगाव और संवेदनशील आरएफ घटकों की सुरक्षा सुनिश्चित करते हैं। यहाँ उनके मुख्य कार्य हैं:

1. सिग्नल दिशा नियंत्रण (अलगाव)

(2) सर्कुलेटर्स परावर्तित ऊर्जा को एम्पलीफायर के बजाय एक डमी लोड (पोर्ट 3) पर पुनर्निर्देशित करते हैं, जिससे सिस्टम की मजबूती बढ़ती है।

(2) जैमर में, वे संचरित सिग्नल को परावर्तित शक्ति से अलग करते हैं, आत्म-हस्तक्षेप को रोकते हैं और जैमिंग सटीकता में सुधार करते हैं।

2. आरएफ एम्पलीफायरों को सुरक्षित रखें

(1) उच्च-शक्ति वाले जैमर शक्तिशाली आरएफ सिग्नल उत्पन्न करते हैं जो वापस प्रतिबिंबित हो सकते हैं और ट्रांसमीटर को नुकसान पहुंचा सकते हैं।

(2) सर्कुलेटर्स परावर्तित ऊर्जा को एम्पलीफायर के बजाय एक डमी लोड (पोर्ट 3) पर पुनर्निर्देशित करते हैं, जिससे सिस्टम की मजबूती बढ़ती है।

3. मल्टी-चैनल सिग्नल प्रबंधन

(1) उन्नत जैमर सिग्नल लीक किए बिना कई एंटेना या फ़्रीक्वेंसी बैंड के बीच स्विच करने के लिए सर्कुलेटर्स का उपयोग करते हैं।

(2) एक साथ विभिन्न ड्रोन संचार लिंक (जैसे, नियंत्रण, वीडियो, जीपीएस) को जाम कर सकता है।

4. आवृत्ति स्थिरता और दक्षता

(1) सम्मिलन हानि को कम करता है (उच्च गुणवत्ता वाले सर्कुलेटर्स में 0.5 डीबी से कम), यह सुनिश्चित करता है कि अधिकतम शक्ति एंटीना तक पहुंचे।

(2) वाइडबैंड ऑपरेशन (जैसे 1-6 गीगाहर्ट्ज) का समर्थन करता है, जो विभिन्न ड्रोन आवृत्तियों को कवर करने के लिए महत्वपूर्ण है।

5. अन्य घटकों के साथ एकीकरण

(1) अवांछित प्रतिबिंबों को और अधिक दबाने के लिए अक्सर आइसोलेटर्स के साथ जोड़ा जाता है।

(2) जटिल सिग्नल रूटिंग को प्रबंधित करने के लिए एमआईएमओ (मल्टीपल इनपुट मल्टीपल आउटपुट) जैमर में उपयोग किया जाता है।

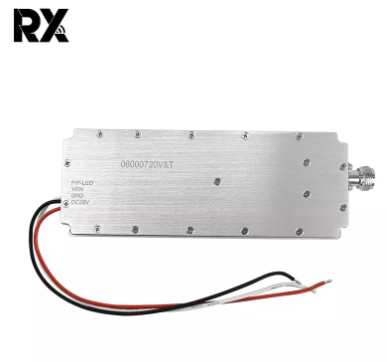

सर्कल सुरक्षा के साथ GaN 100W डिजिटल स्रोत सिग्नल एम्पलीफायर मॉड्यूल

सर्कुलेटर क्यों आवश्यक हैं?

सर्कुलेटर्स के बिना, जैमर निम्नलिखित समस्याओं से पीड़ित होते हैं:

❌ सिग्नल फीडबैक ट्रांसमिशन में हस्तक्षेप करता है

❌ परावर्तित शक्ति के कारण एम्पलीफायर जल जाते हैं

❌ ऊर्जा हानि के कारण जाम की सीमा कम हो जाती है

(1) सम्मिलन हानि को कम करता है (उच्च गुणवत्ता वाले सर्कुलेटर्स में 0.5 डीबी से कम), यह सुनिश्चित करता है कि अधिकतम शक्ति एंटीना तक पहुंचे।

सर्वोत्तम प्रदर्शन के लिए, जैमर में सर्कुलेटर में होना चाहिए:

✔ उच्च अलगाव (>20 डीबी)

✔ कम वीएसडब्ल्यूआर (<1.5:1)

✔ थर्मल स्थिरता (बाहरी तैनाती के लिए)
