आरएफ सिग्नल जैमिंग डिवाइस कैसे काम करेगा?

रेडियो फ्रीक्वेंसी (आरएफ) सिग्नल जैमर लक्ष्य सिग्नल के समान आवृत्ति बैंड में मजबूत आरएफ सिग्नल संचारित करके काम करते हैं, जिससे लक्ष्य सिग्नल के सामान्य संचार और संचालन में हस्तक्षेप होता है।

1. सिग्नल जेनरेशन

(1) आवृत्ति चयन: जैमर को एक विशिष्ट आवृत्ति रेंज में संचालित करने के लिए डिज़ाइन किया गया है। उदाहरण के लिए, यदि सेल फोन सिग्नल को जाम करने के लिए उपयोग किया जाता है, तो यह मोबाइल नेटवर्क द्वारा उपयोग किए जाने वाले आवृत्ति बैंड का चयन करेगा, जैसे जीएसएम (कुछ क्षेत्रों में 900 मेगाहर्ट्ज और 1800 मेगाहर्ट्ज), सीडीएमए, या 3 जी, 4 जी और 5 जी नेटवर्क द्वारा उपयोग किए जाने वाले विभिन्न आवृत्ति बैंड। वाई-फाई जैमिंग के लिए यह 2.4 गीगाहर्ट्ज और 5 गीगाहर्ट्ज फ्रीक्वेंसी बैंड पर फोकस करेगा।

(2) सिग्नल जेनरेशन सर्किटरी: डिवाइस के अंदर एक सिग्नल जेनरेशन सर्किट होता है जिसका उपयोग आरएफ सिग्नल उत्पन्न करने के लिए किया जाता है। इस सर्किट में आमतौर पर एक ऑसिलेटर (बेस फ़्रीक्वेंसी उत्पन्न करने के लिए) और एक एम्पलीफायर (उत्पन्न सिग्नल की शक्ति बढ़ाने के लिए) जैसे घटक होते हैं। फिर उत्पन्न सिग्नल को उचित विशेषताओं के लिए समायोजित किया जाता है।

2. शक्ति प्रवर्धन

(1) सिग्नल की शक्ति में वृद्धि: आरएफ सिग्नल उत्पन्न होने के बाद, यह आमतौर पर पावर एम्पलीफायर चरण से गुजरता है। एक पावर एम्पलीफायर सिग्नल की शक्ति को उस स्तर तक बढ़ा देता है जो लक्ष्य सिग्नल के साथ प्रभावी ढंग से हस्तक्षेप कर सकता है। उदाहरण के लिए, एक सामान्य आरएफ सिग्नल जैमर का पावर आउटपुट अनुप्रयोग और वांछित हस्तक्षेप सीमा के आधार पर कुछ वाट से लेकर दसियों वाट तक हो सकता है। उच्च पावर आउटपुट जैमिंग सिग्नल को एक बड़े क्षेत्र को कवर करने और वैध सिग्नल को अधिक प्रभावी ढंग से दबाने में सक्षम बनाता है।

(2) सिग्नल प्रसार: जैमिंग सिग्नल प्रसारित होने के बाद, यह विद्युत चुम्बकीय तरंगों के रूप में हवा में फैलता है। यह प्रकाश की गति से फैलता है और एक निश्चित सीमा तक फैलता है। जब यह प्राप्त करने वाले डिवाइस (जैसे मोबाइल फोन, वाई-फाई राउटर, ड्रोन इत्यादि) तक पहुंचता है, तो यह उस सामान्य सिग्नल में हस्तक्षेप करता है जिसे ये डिवाइस प्राप्त करने का प्रयास कर रहे हैं।

3. संचरण

(1) एंटीना परिनियोजन: प्रवर्धित आरएफ सिग्नल को फिर एंटीना के माध्यम से हवा में प्रसारित किया जाता है। एंटीना जैमिंग डिवाइस का एक महत्वपूर्ण हिस्सा है क्योंकि यह सभी दिशाओं (सर्वदिशात्मक एंटीना) या एक विशिष्ट दिशा (दिशात्मक एंटीना, जिसका उपयोग किसी विशिष्ट क्षेत्र या सिग्नल स्रोत को लक्षित करने के लिए किया जा सकता है) में सिग्नल प्रसारित कर सकता है। उपयोग किए गए एंटीना का प्रकार अनुप्रयोग परिदृश्य और आवश्यक कवरेज रेंज पर निर्भर करता है।

(2) सिग्नल प्रसार: जैमिंग सिग्नल प्रसारित होने के बाद, यह विद्युत चुम्बकीय तरंगों के रूप में हवा में फैलता है। यह प्रकाश की गति से फैलता है और एक निश्चित सीमा तक फैलता है। जब यह प्राप्त करने वाले डिवाइस (जैसे मोबाइल फोन, वाई-फाई राउटर, ड्रोन इत्यादि) तक पहुंचता है, तो यह उस सामान्य सिग्नल में हस्तक्षेप करता है जिसे ये डिवाइस प्राप्त करने का प्रयास कर रहे हैं।

4. हस्तक्षेप तंत्र

(1) वैध सिग्नल से अधिक होना: हस्तक्षेप सिग्नल को इतना मजबूत डिज़ाइन किया गया है कि वह प्राप्त करने वाले डिवाइस के अंत में सिग्नल स्रोत (जैसे मोबाइल बेस स्टेशन या वाई-फाई एक्सेस प्वाइंट) से आने वाले कमजोर सिग्नल को पार कर सके। जब प्राप्त करने वाले डिवाइस का एंटीना वैध सिग्नल और हस्तक्षेप सिग्नल दोनों प्राप्त करता है, तो मजबूत हस्तक्षेप सिग्नल रिसीवर के फ्रंट-एंड सर्किट्री (जैसे कम-शोर एम्पलीफायर) को संतृप्त या अभिभूत कर देता है। इसके कारण रिसीवर वैध सिग्नल को ठीक से बढ़ाने और संसाधित करने में असमर्थ हो जाता है, जिसके परिणामस्वरूप कनेक्शन टूट जाता है या खो जाता है।

(2) शोर और विरूपण उत्पन्न करना: वैध सिग्नल शक्ति से अधिक होने के अलावा, हस्तक्षेप सिग्नल रिसीवर सर्किटरी में शोर और विरूपण भी पेश करता है। हस्तक्षेप सिग्नल की यादृच्छिक या अराजक प्रकृति रिसीवर की डिमॉड्यूलेशन प्रक्रिया के सामान्य संचालन में हस्तक्षेप करती है, जिससे डिवाइस के लिए वैध सिग्नल से सार्थक जानकारी निकालना मुश्किल हो जाता है।

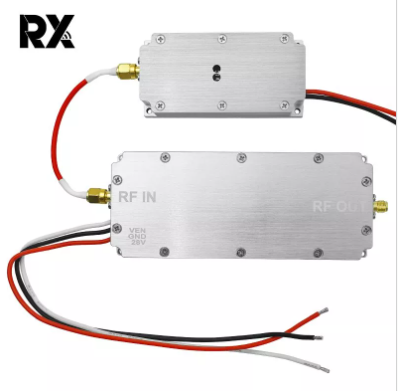

30W आरएफ पावर एम्पलीफायर मॉड्यूल

संक्षेप में, आरएफ सिग्नल जैमर लक्ष्य आवृत्ति बैंड के भीतर मजबूत आरएफ सिग्नल उत्पन्न करते हैं, बढ़ाते हैं और संचारित करते हैं, संचार के लिए इन आवृत्तियों पर निर्भर उपकरणों के सामान्य संचालन को बाधित करते हैं, प्रभावी ढंग से उनके सिग्नल को जाम कर देते हैं। यह ध्यान देने योग्य है कि कई क्षेत्रों में, आरएफ सिग्नल जैमर का उपयोग कानून द्वारा प्रतिबंधित है क्योंकि वे वैध संचार सेवाओं में हस्तक्षेप कर सकते हैं।
