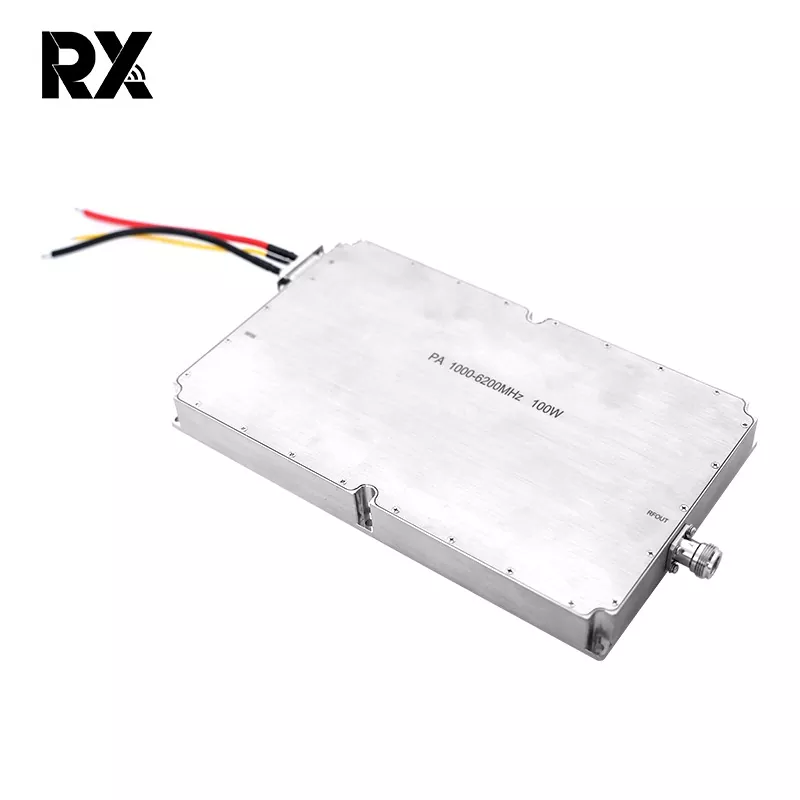

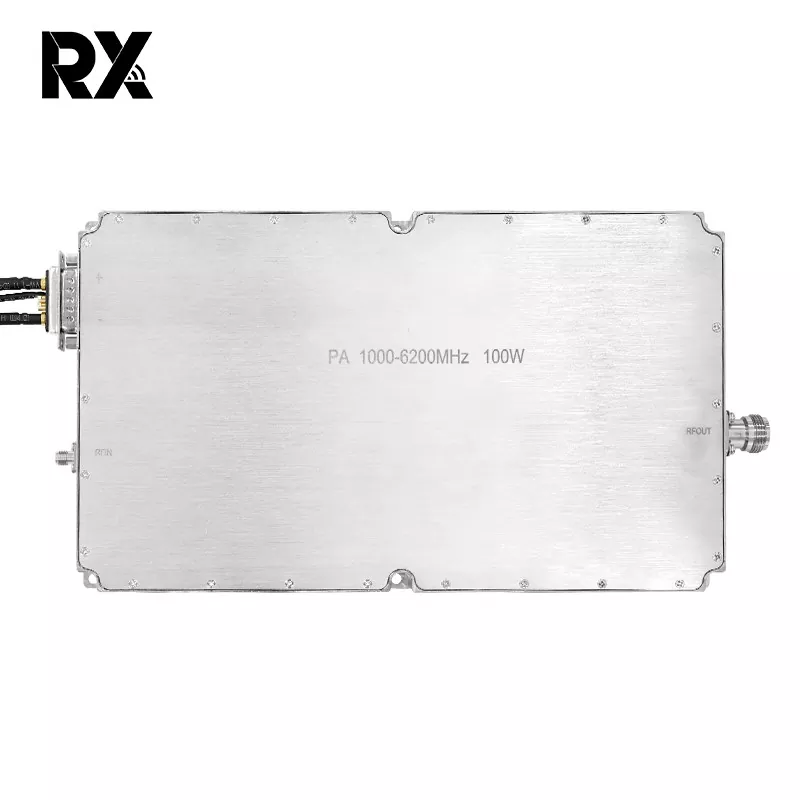

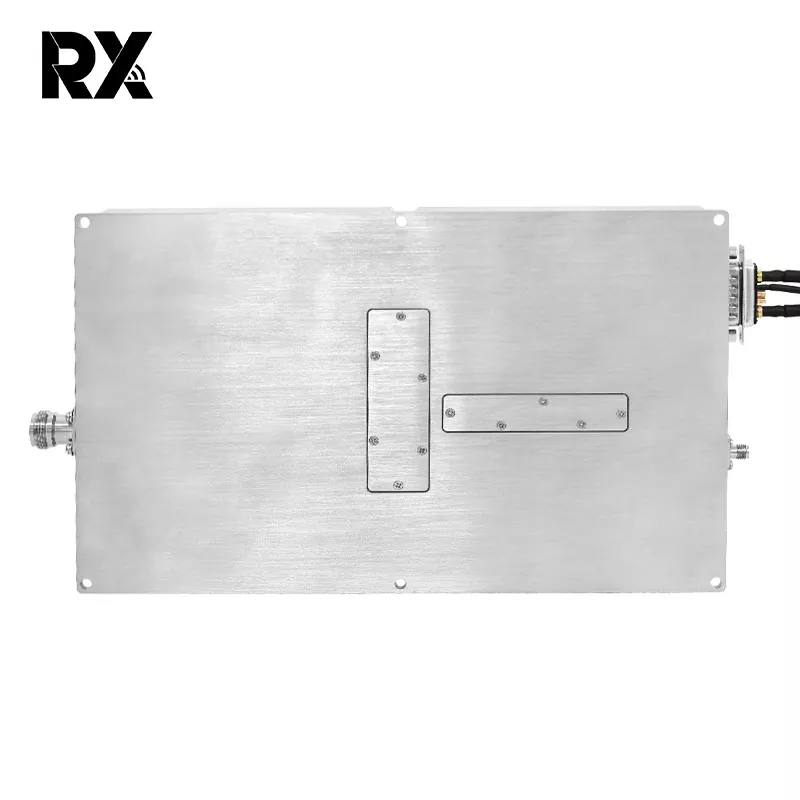

अल्ट्रा-वाइडबैंड 1000-6000 मेगाहर्ट्ज हाई-पावर 100W पावर एम्पलीफायर

अल्ट्रा-वाइडबैंड 1000-6000MHz हाई-पावर 100W पावर एम्पलीफायर एक आरएफ मॉड्यूल है। एक एकल मॉड्यूल 1-6 गीगाहर्ट्ज़ को कवर कर सकता है, जिससे पारंपरिक मल्टी-बैंड स्विचिंग सर्किट की आवश्यकता समाप्त हो जाती है, जिससे सिस्टम का आकार और जटिलता काफी कम हो जाती है। फ़्रीक्वेंसी चपलता, फ़्रीक्वेंसी हॉपिंग या ब्रॉडबैंड हस्तक्षेप वाले परिदृश्यों के लिए उपयुक्त।

जांच भेजें

उत्पाद वर्णन

अल्ट्रा-वाइडबैंड 1000-6000 मेगाहर्ट्ज हाई-पावर 100W पावर एम्पलीफायर

यह मॉड्यूल GaN प्रौद्योगिकी का उपयोग करता है, समतुल्य 100W शक्ति पर एलडीएमओएस की तुलना में 30% कम गर्मी अपव्यय प्राप्त करता है, वास्तविक उच्च शक्ति और कम गर्मी अपव्यय प्राप्त करता है, इस प्रकार मॉड्यूल के जीवनकाल को बढ़ाता है। इसके अलावा, हमने सर्किट बोर्ड में तापमान सुरक्षा, लोड सुरक्षा, ओवरवॉल्टेज सुरक्षा और ओवरड्राइव सुरक्षा को जोड़ा है, जिससे बाहरी सुरक्षा कार्यों की आवश्यकता समाप्त हो गई है और परिचालन दक्षता में काफी वृद्धि हुई है।

पारंपरिक नैरोबैंड आवृत्तियों के विपरीत, अल्ट्रा-वाइडबैंड (1000-6000 मेगाहर्ट्ज) अपनी अल्ट्रा-वाइडबैंड, उच्च-शक्ति, उच्च-विश्वसनीयता विशेषताओं को प्राप्त करने के लिए उच्च तकनीकी और घटक गुणवत्ता मानकों की मांग करता है। अल्ट्रा-वाइडबैंड 1000-6000 मेगाहर्ट्ज 100W पावर एम्पलीफायर ने आधुनिक मल्टी-बैंड संचार, ईएमसी परीक्षण, इलेक्ट्रॉनिक युद्ध और एंटी-ड्रोन सिस्टम में उत्कृष्ट प्रदर्शन किया है।

1000-6200MHz100W पावर एम्पलीफायर (TC=25℃) की विशिष्टता

नहीं।	विवरण	प्रतीक	मिन	प्रकार		अधिकतम	इकाई	टिप्पणी
1.	परिचालन आवृत्ति	बीडब्ल्यू	1000			6200	मेगाहर्टज
2.	इनपुट शक्ति	नत्थी करना		2			डी बी एम
3.	आउटपुट पावर सीडब्ल्यू	Psat	50.5	51		52.5	डी बी एम	निरंतर तरंग
4.	शक्ति लाभ	जीपी	48.5	49		50.5	डी बी एम	@ पिन=2 डीबीएम
5.	शक्ति लाभ सपाटता	△जीपी		±1.5			डीबी	@ पिन=2 डीबीएम
6.	इनपुट रिटर्न हानि	एस11		-15			डीबी
7.	ऑपरेटिंग वोल्टेज	ग्राम रक्षा समिति	28	28		32	V
8.	वर्तमान खपत	A		17		21.5	A	@ पाउट=110~180डब्लू
9.	आरएफ कनेक्टर इनपुट		एसएमए, महिला

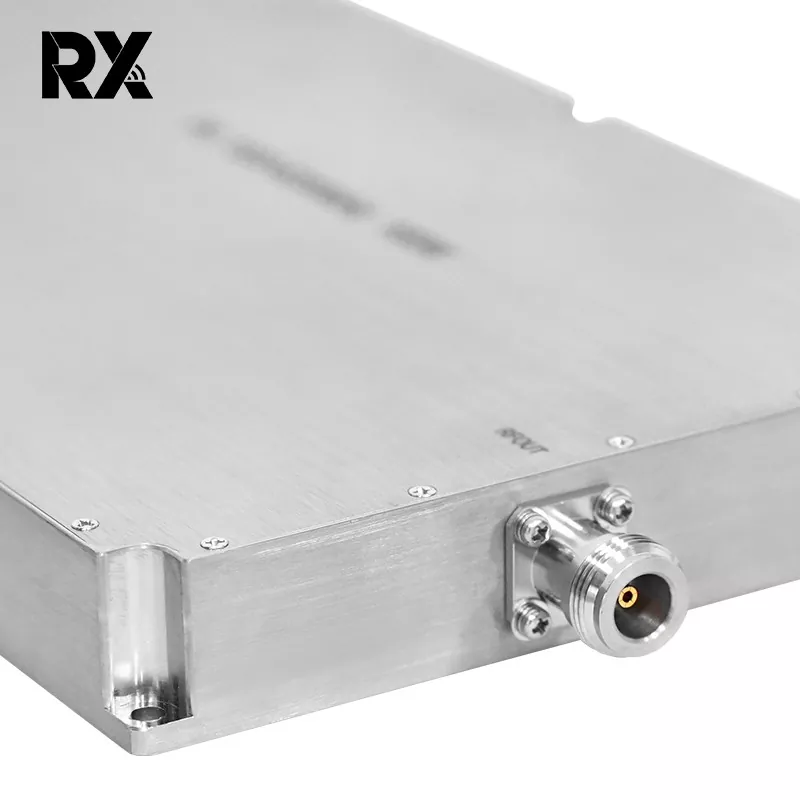

10.	आरएफ कनेक्टर आउटपुट		एन, महिला
11।	वज़न			1.9		2	किग्रा
12.	लंबाईचौड़ाईऊंचाई		25015025			मिमी
13.	अधिकतम इनपुट पावर	पिनमैक्स	≤10			डी बी एम

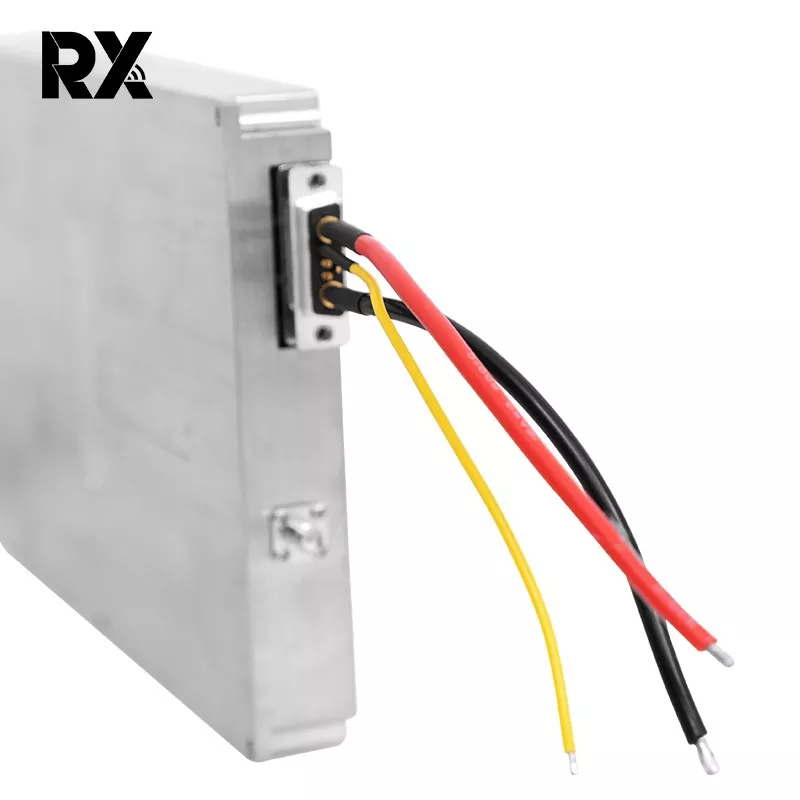

14.	इंटरफ़ेस परिभाषा (7डब्लू2 महिला)	वीडीडी	ए 1		28वीडीसी
		जी.एन.डी	ए2		मैदान
		अतिवर्तमान सुरक्षा	2		सामान्य ऑपरेशन: 0V ओवरकरंट सुरक्षा:+5V			ओवरकरंट प्रोटेक्शन@25ए
		अधिक तापमान से सुरक्षा	2		सामान्य ऑपरेशन: 0V अधिक तापमान से सुरक्षा:+5V			अधिक तापमान
		सक्षम	3		5V~Vdd:चालू 0V:बंद			संरक्षण@100℃
		जी.एन.डी	4		मैदान
		राज्य	5		सामान्य ऑपरेशन: 0V राज्य सुरक्षा:+5V
