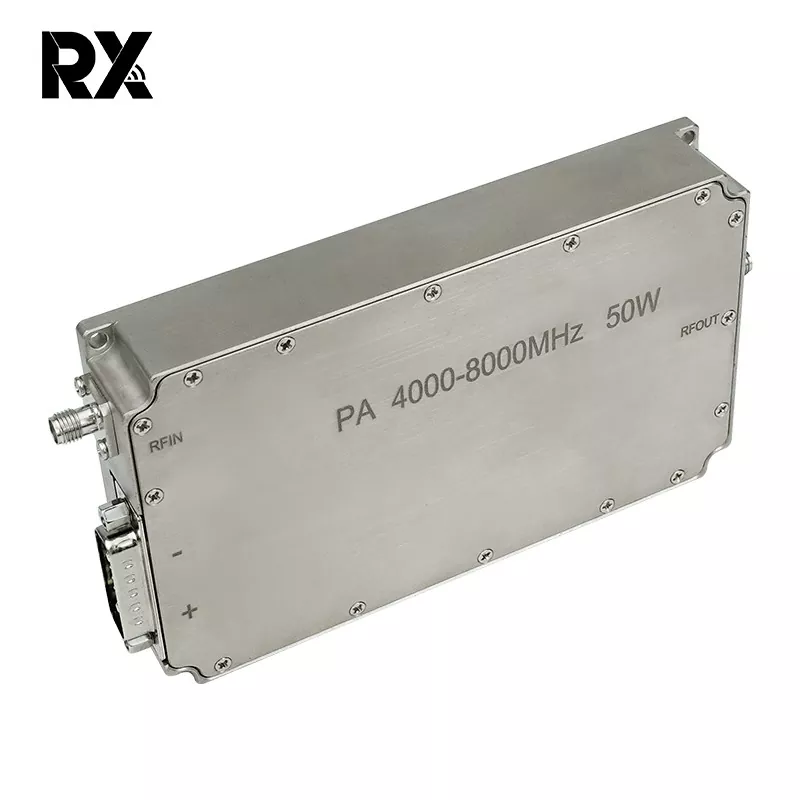

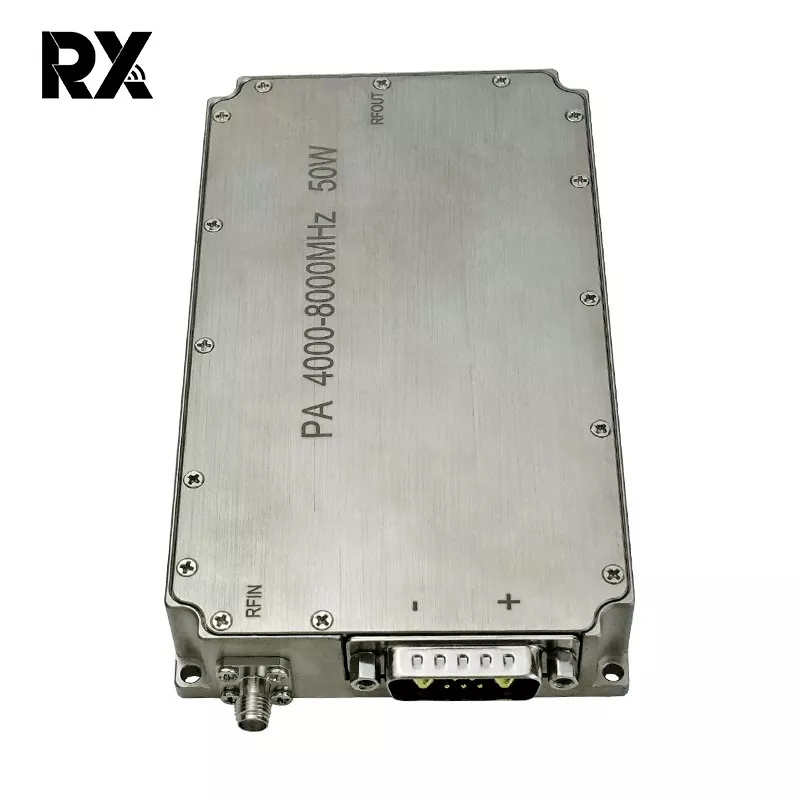

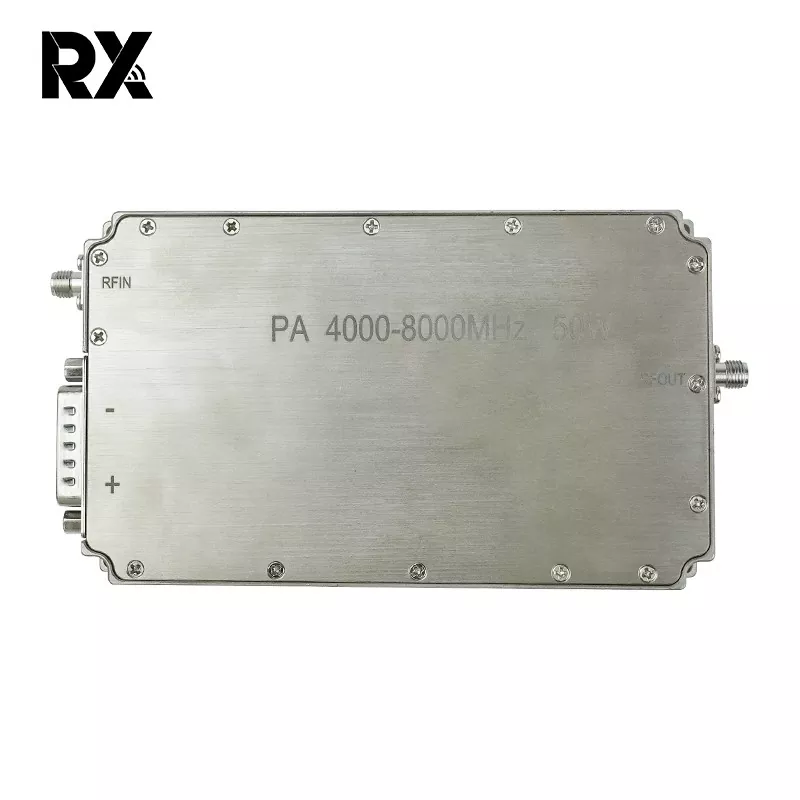

अल्ट्रा-वाइडबैंड सी-बैंड 4-8 गीगाहर्ट्ज 50W पावर एम्पलीफायर आरएफ सिस्टम

यह 50W ब्रॉडबैंड पावर एम्पलीफायर एक उच्च-प्रदर्शन आरएफ मॉड्यूल है जो 4GHz से 8GHz फ़्रीक्वेंसी रेंज में मजबूत आउटपुट पावर की आवश्यकता वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है। उन्नत GaN (गैलियम नाइट्राइड) तकनीक का उपयोग करते हुए, यह व्यापक तात्कालिक बैंडविड्थ पर उच्च शक्ति घनत्व, उत्कृष्ट दक्षता और विश्वसनीय रैखिकता प्रदान करता है। एम्पलीफायर को मांग वाले वातावरण में स्थिरता, टिकाऊपन और लगातार प्रदर्शन के लिए इंजीनियर किया गया है।

जांच भेजें

उत्पाद वर्णन

प्रमुख विशेषताऐं

ब्रॉडबैंड प्रदर्शन: बैंड स्विचिंग की आवश्यकता के बिना पूरे 4GHz से 8GHz (सी-बैंड) स्पेक्ट्रम पर निर्बाध रूप से काम करता है।

उच्च आउटपुट पावर: पूरे बैंड में न्यूनतम 50 वाट (47डीबीएम) की एक विशिष्ट संतृप्त आउटपुट पावर प्रदान करता है।

उच्च लाभ: कम-शक्ति स्रोतों से प्रभावी सिग्नल प्रवर्धन सुनिश्चित करने के लिए 50dB (न्यूनतम) का एक विशिष्ट लघु-सिग्नल लाभ प्रदान करता है।

उत्कृष्ट गेन फ़्लैटनेस: समान प्रदर्शन के लिए संपूर्ण फ़्रीक्वेंसी रेंज पर आमतौर पर ±1.5dB की बेहतर गेन फ़्लैटनेस बनाए रखता है।

उच्च दक्षता: इसमें उच्च दक्षता वाला डिज़ाइन शामिल है, जो आमतौर पर 30% पावर एडेड दक्षता (पीएई) प्राप्त करता है, जिससे थर्मल लोड और डीसी बिजली की खपत कम हो जाती है।

मजबूत रैखिक प्रदर्शन: उच्च 1dB संपीड़न बिंदु (OP1dB) आमतौर पर > 47dBm प्रदान करता है, जो विभिन्न मॉड्यूलेशन योजनाओं के लिए रैखिक और संतृप्त दोनों प्रवर्धन का समर्थन करता है।

एकीकृत सुरक्षा और नियंत्रण: इसमें व्यापक सुरक्षा विशेषताएं शामिल हैं: रिवर्स वोल्टेज प्रोटेक्शन, ओवर-टेम्परेचर शटडाउन और आउटपुट ओवरलोड / वीएसडब्ल्यूआर प्रोटेक्शन। पूर्वाग्रह नियंत्रण, सक्षम/अक्षम (टीटीएल), और स्थिति निगरानी के लिए मानक एनालॉग इंटरफ़ेस।

थर्मल प्रबंधन: पूर्ण लोड स्थितियों के तहत विश्वसनीय संचालन सुनिश्चित करने के लिए एक कुशल बेसप्लेट शीतलन प्रणाली के साथ डिज़ाइन किया गया। ऑपरेशनल केस तापमान रेंज: -40°C से +85°C.

ऊबड़-खाबड़ निर्माण: बेहतर परिरक्षण और पर्यावरणीय लचीलेपन के लिए एक मजबूत, भली भांति बंद करके सील किए गए धातु पैकेज में रखा गया, जो सैन्य, एयरोस्पेस और औद्योगिक अनुप्रयोगों के लिए उपयुक्त है।

नहीं।	विवरण	प्रतीक	मिन	प्रकार	अधिकतम	इकाई	टिप्पणी
1.	परिचालन आवृत्ति	बीडब्ल्यू	4000		8000	मेगाहर्टज
2.	इनपुट शक्ति	नत्थी करना		0		डी बी एम
3.	आउटपुट पावर सीडब्ल्यू	Psat	47	48.5	49.5	डी बी एम	निरंतर तरंग
4.	शक्ति लाभ	जीपी	47		49.5	डी बी एम	@पिन=0 डीबीएम
5.	शक्ति लाभ सपाटता	△जीपी		±1.5		डीबी	@पिन=0 डीबीएम
6.	छोटा सिग्नल लाभ	G	49	50.5	52	डीबी	@पिन=-5dBm
7.	छोटा सिग्नल लाभ सपाटता	△जी		±2		डीबी	@पिन=-5dBm
8.	इनपुट रिटर्न हानि	एस11		-15		डीबी
9.	ऑपरेटिंग वोल्टेज	ग्राम रक्षा समिति	28	28	32	V
10.	वर्तमान खपत	A		6	8	A	@ पाउट=50~90W
11।	कार्य तापमान		-40℃~+50℃

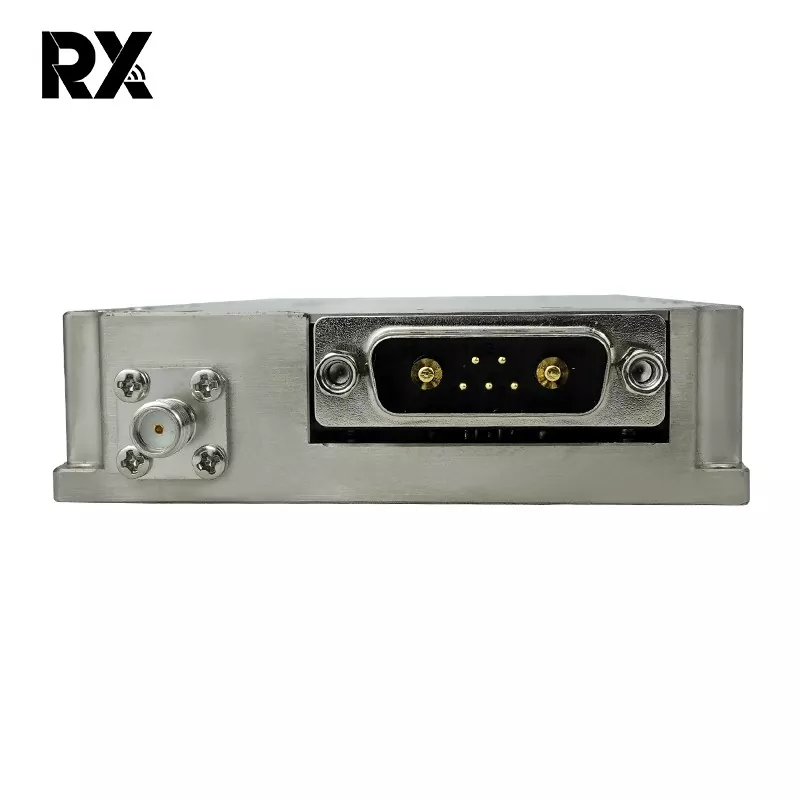

12.	आरएफ कनेक्टर इनपुट		एसएमए, महिला
13.	आरएफ कनेक्टर आउटपुट		एसएमए, महिला
14.	वज़न			0.439	0.50	किग्रा
15.	लंबाईचौड़ाईऊंचाई		1348022			मिमी
16.	इनपुट शक्ति	पिनमैक्स	-5		5	डी बी एम
17.	इंटरफ़ेस परिभाषा (7डब्लू2 महिला)	वीडीडी	ए 1	मैदान
		जी.एन.डी	ए2	28वीडीसी
		वर्तमान भाव	1	मॉड्यूल के करंट@100mV/A के सापेक्ष एनालॉग वोल्टेज
		अस्थायी संवेदना	2	मॉड्यूल के तापमान@10mV/℃ के सापेक्ष एनालॉग वोल्टेज
		सक्षम	3	एम्प्लीफायर सक्षम करें			एम्पलीफायर सक्षम: टीटीएल लॉजिक हाई (3.3 वी) (आंतरिक रूप से खींचा गया-कम)
		जी.एन.डी	4	मैदान
	समग्र आयाम	टिप्पणी: 1、 समग्र आयाम केवल संदर्भ के लिए हैं; 2、 ग्राहक की आवश्यकताओं के अनुसार आकार को उचित रूप से बढ़ाया या घटाया जा सकता है; 3、 इनपुट इंटरफ़ेस, आउटपुट इंटरफ़ेस और बिजली आपूर्ति इंटरफ़ेस की स्थिति को ग्राहकों की वास्तविक आवश्यकताओं के अनुसार बदला जा सकता है;
